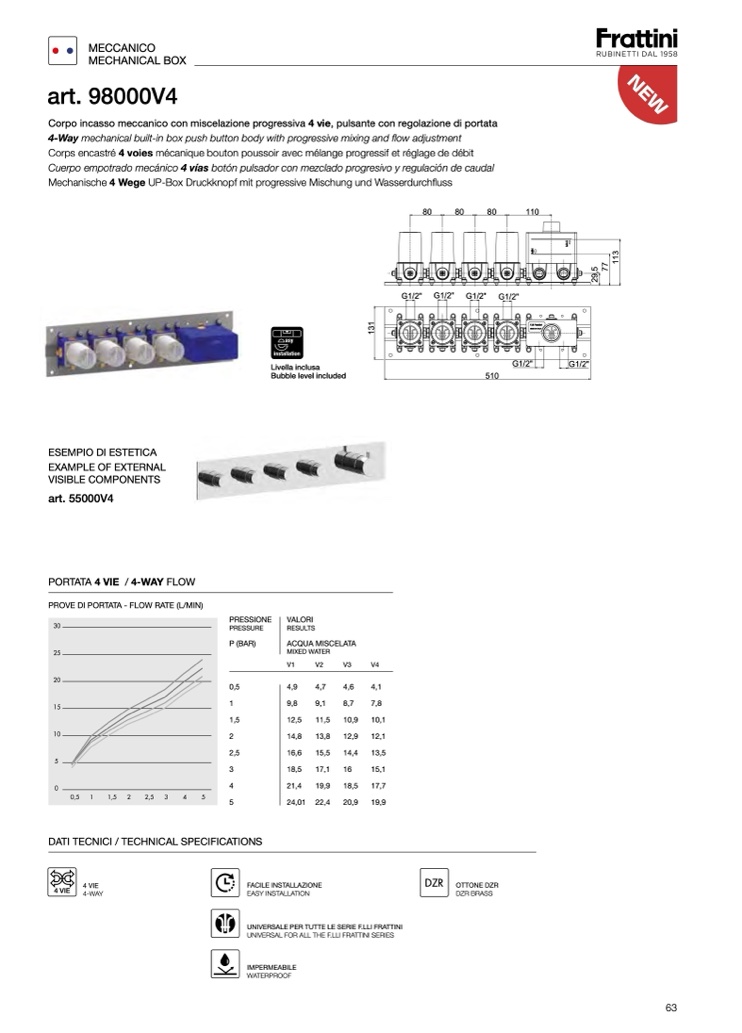

MECCANICO

MECHANICAL BOX

art. 98000V4

Corpo incasso meccanico con miscelazione progressiva 4 vie, pulsante con regolazione di portata

4-Way mechanical built-in box push button body with progressive mixing and flow adjustment

Corps encastr

é 4 voies mécanique bouton poussoir avec mélange progressif et r

églage de d

ébit

Cuerpo empotrado mec

ánico 4 vías botón pulsador con mezclado progresivo y regulación de caudal

Mechanische 4 Wege UP-Box Druckknopf mit progressive Mischung und Wasserdurchfluss

ESEMPIO DI ESTETICA

EXAMPLE OF EXTERNAL

VISIBLE COMPONENTS

art. 55000V4

PORTATA 4 VIE / 4-WAY FLOW

PROVE DI PORTATA - FLOW RATE (L/MIN)

DATI TECNICI / TECHNICAL SPECIFICATIONS

4 VIE

4 VIE

4-WAY

FACILE INSTALLAZIONE

EASY INSTALLATION

UNIVERSALE PER TUTTE LE SERIE F.LLI FRATTINI

UNIVERSAL FOR ALL THE F.LLI FRATTINI SERIES

IMPERMEABILE

WATERPROOF

DZR

OTTONE DZR

DZR BRASS

PRESSIONE

PRESSURE

P (BAR)

0,5

1

1,5

2

2,5

3

4

5

VALORI

RESULTS

ACQUA MISCELATA

MIXED WATER

Livella inclusa

Bubble level included

G1/2"

G1/2"

V1

V2

V3

V4

4,9

4,7

4,6

4,1

9,8

9,1

8,7

7,8

12,5

11,5

10,9

10,1

14,8

13,8

12,9

12,1

16,6

15,5

14,4

13,5

18,5

17,1

16

15,1

21,4

19,9

18,5

17,7

24,01 22,4

20,9

19,9

1

3

1

80

80

80

110

G1/2"

G1/2"

G1/2" G1/2"

3

1

5

,

7

9

2

510

63
