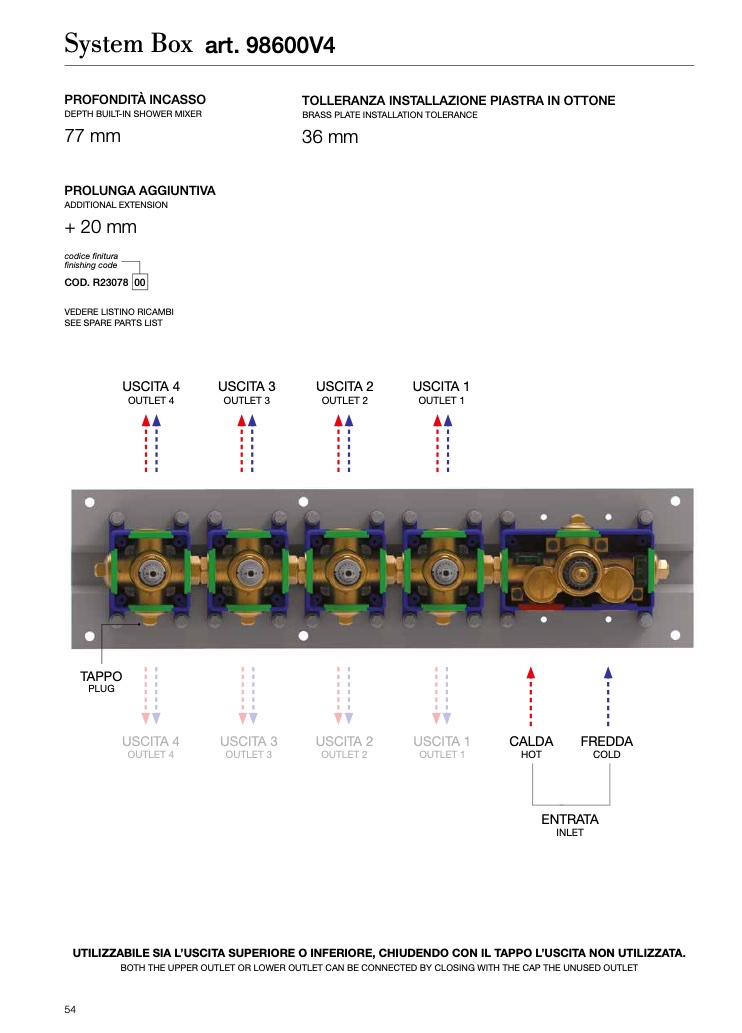

System Box art. 98600V4

PROFONDIT

À INCASSO

DEPTH BUILT-IN SHOWER MIXER

77 mm

PROLUNGA AGGIUNTIVA

ADDITIONAL EXTENSION

+ 20 mm

codice

finitura

finishing code

COD. R23078 00

VEDERE LISTINO RICAMBI

SEE SPARE PARTS LIST

USCITA 4

OUTLET 4

TOLLERANZA INSTALLAZIONE PIASTRA IN OTTONE

USCITA 3

OUTLET 3

USCITA 2

OUTLET 2

USCITA 1

OUTLET 1

BRASS PLATE INSTALLATION TOLERANCE

36 mm

TAPPO

PLUG

USCITA 4

OUTLET 4

USCITA 3

OUTLET 3

USCITA 2

OUTLET 2

USCITA 1

OUTLET 1

CALDA

FREDDA

HOT

COLD

ENTRATA

INLET

54

UTILIZZABILE SIA L’USCITA SUPERIORE O INFERIORE, CHIUDENDO CON IL TAPPO L’USCITA NON UTILIZZATA.

BOTH THE UPPER OUTLET OR LOWER OUTLET CAN BE CONNECTED BY CLOSING WITH THE CAP THE UNUSED OUTLET
