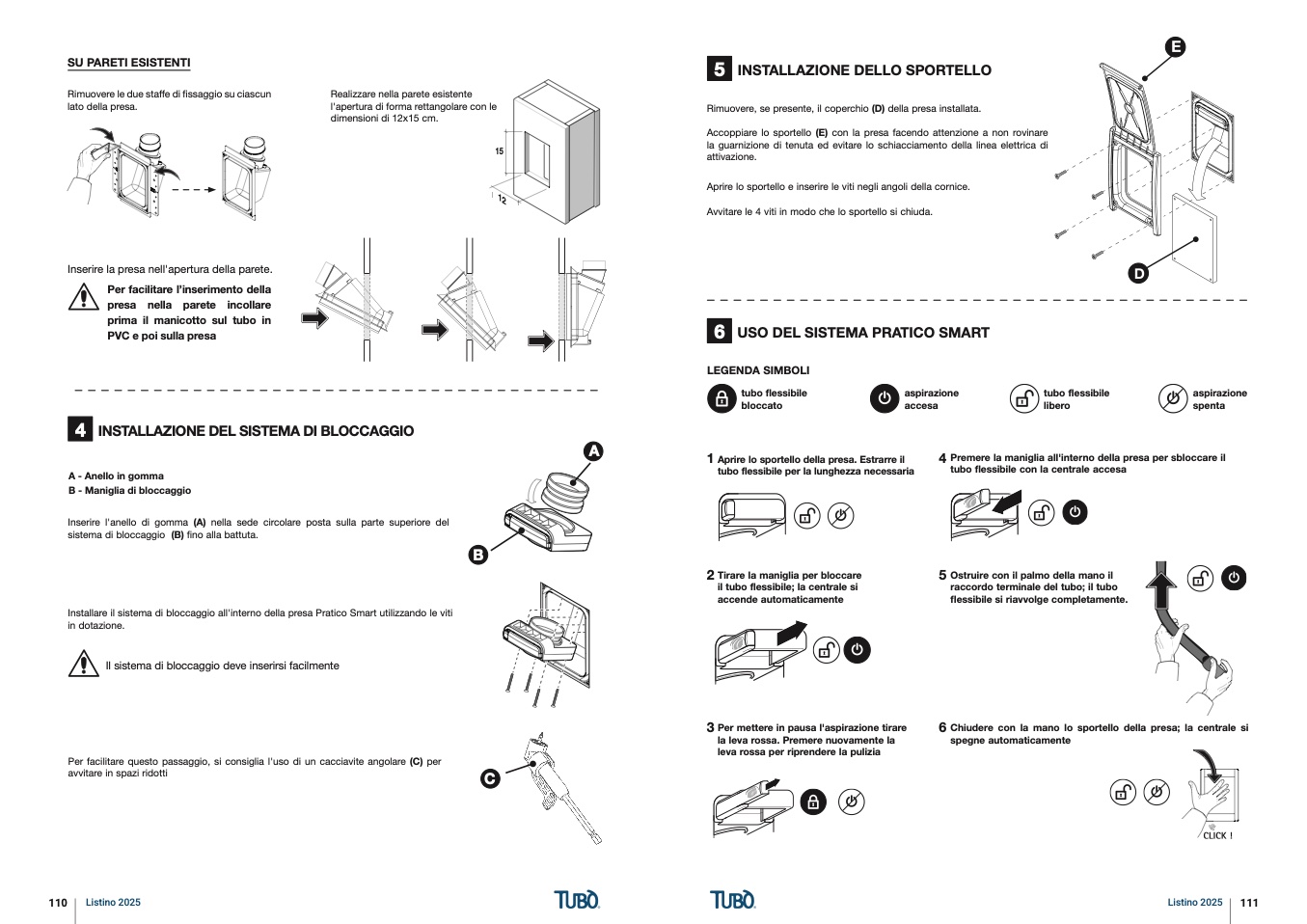

SU PARETI ESISTENTI
Rimuovere le due sta
ffe di fissaggio su ciascu
n
lato della presa
.
Realizzare nella parete esistente
l'apertura di forma rettangolare con le
dimensioni di 12x15 cm.
1
5
1
2
Inserire la presa nell'apertura della parete.
Per facilitare l’inserimento della
presa nella parete incollar
e
prima il manicotto sul tubo in
PVC e poi sulla presa
4
INSTALLAZIONE DEL SISTEMA DI BLOCCAGGIO
A - Anello in gomm
a
B - Maniglia di bloccaggi
o
Inserire l'anello di gomma (A) nella sede circolare posta sulla parte superiore de
l
sistema di bloccaggio (B) fino alla battuta
.
B
Installare il sistema di bloccaggio all'interno della presa Pratico Smart utilizzando le viti
in dotazione.
Il sistema di bloccaggio deve inserirsi facilmente
Per facilitare questo passaggio, si consiglia l'uso di un cacciavite angolare (C) pe
r
avvitare in spazi ridott
i
C
A
5
INSTALLAZIONE DELLO SPORTELL
O
Rimuovere, se presente, il coperchio (D) della presa installata
.
Accoppiare lo sportello (E) con la presa facendo attenzione a non rovinar
e
la guarnizione di tenuta ed evitare lo schiacciamento della linea elettrica di
attivazione.
Aprire lo sportello e inserire le viti negli angoli della cornice
.
Avvitare le 4 viti in modo che lo sportello si chiuda.
6
USO DEL SISTEMA PRATICO SMAR
T
LEGENDA SIMBOLI
tubo flessibil
e
bloccato
aspirazione
accesa
1 Aprire lo sportello della presa. Estrarre il
tubo flessibile per la lunghezza necessari
a
4
tubo flessibil
e
libero
aspirazione
spenta
Premere la maniglia all'interno della presa per sbloccare i
l
tubo flessibile con la centrale acces
a
2 Tirare la maniglia per bloccare
il tubo flessibile; la centrale s
i
accende automaticamente
5 Ostruire con il palmo della mano il
raccordo terminale del tubo; il tub
o
flessibile si riavvolge completamente.
3 Per mettere in pausa l'aspirazione tirare
la leva rossa. Premere nuovamente l
a
leva rossa per riprendere la pulizi
a
6 Chiudere con la mano lo sportello della presa; la centrale si
spegne automaticament
e
