1

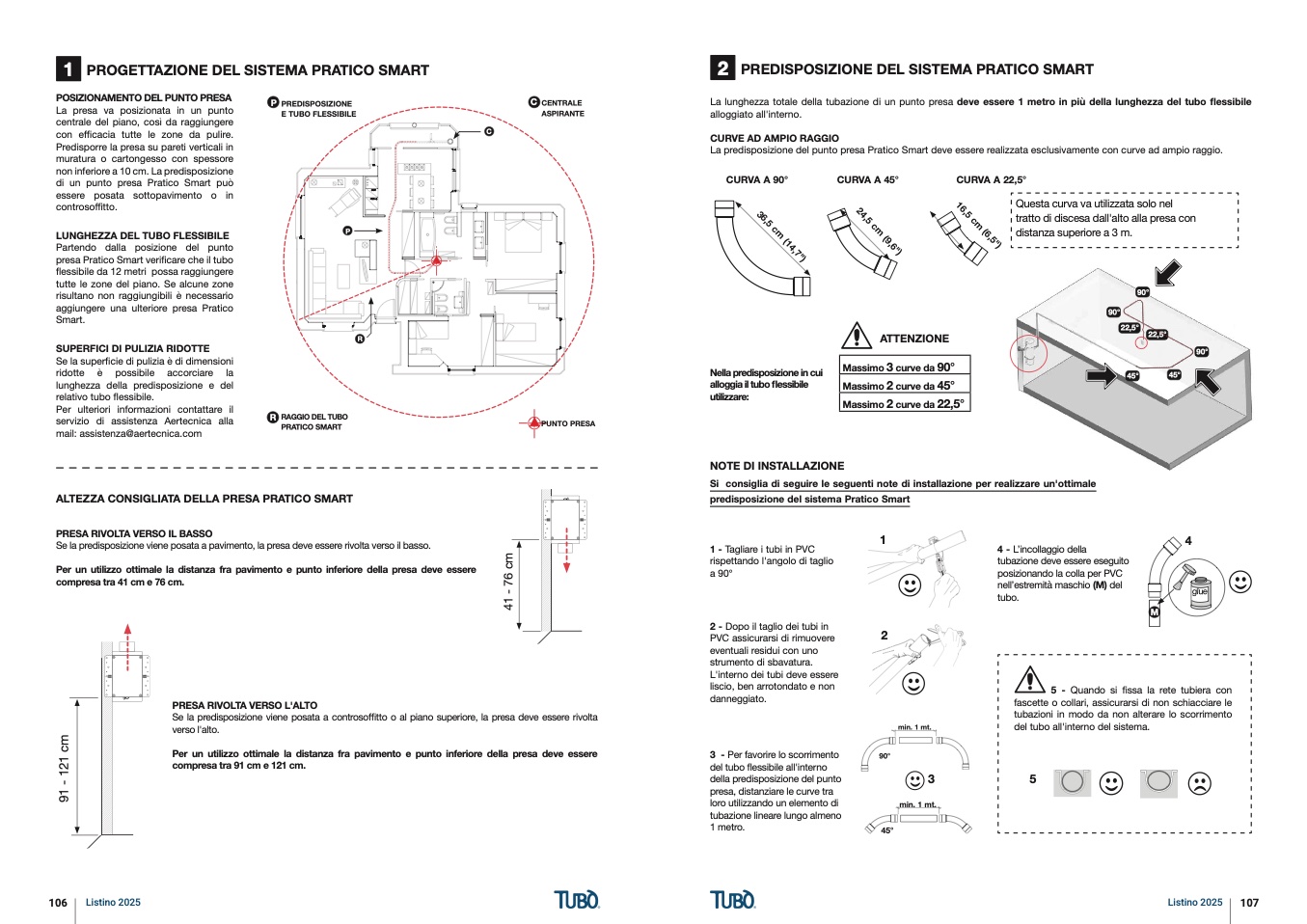

PROGETTAZIONE DEL SISTEMA PRATICO SMART
POSIZIONAMENTO DEL PUNTO PRESA
La presa va posizionata in un punt
o
centrale del piano, così da raggiungere
con e
fficacia tutte le zone da pulire
.
Predisporre la presa su pareti verticali in
muratura o cartongesso con spessore
non inferiore a 10 cm. La predisposizione
di un punto presa Pratico Smart può
essere posata sottopavimento o in
controsoffitto
.
P
PREDISPOSIZION
E
E TUBO FLESSIBIL
E
LUNGHEZZA DEL TUBO FLESSIBIL
E
Partendo dalla posizione del punto
presa Pratico Smart verificare che il tub
o
flessibile da 12 metri
possa raggiungere
tutte le zone del piano. Se alcune zone
risultano non raggiungibili è necessari
o
aggiungere una ulteriore presa Pratic
o
Smart.
SUPERFICI DI PULIZIA RIDOTT
E
Se la superficie di pulizia è di dimension
i
ridotte è possibile accorciare la
lunghezza della predisposizione e de
l
relativo tubo flessibile.
Per ulteriori informazioni contattare i
l
servizio di assistenza Aertecnica all
a
mail: assistenza@aertecnica.com
P
R
RAGGIO DEL TUB
O
PRATICO SMAR
T
C CENTRALE
ASPIRANTE
C
R
PUNTO PRESA
ALTEZZA CONSIGLIATA DELLA PRESA PRATICO SMART
PRESA RIVOLTA VERSO IL BASSO
Se la predisposizione viene posata a pavimento, la presa deve essere rivolta verso il basso.
Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve esser
e
compresa tra 41 cm e 76 cm
.
9
1
-
1
2
1
c
m
4
1
-
7
6
c
m
PRESA RIVOLTA VERSO L'ALT
O
Se la predisposizione viene posata a controso
ffitto o al piano superiore, la presa deve essere rivolta
verso l'alto
.
Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve essere
compresa tra 91 cm e 121 cm
.
2
PREDISPOSIZIONE DEL SISTEMA PRATICO SMAR
T
La lunghezza totale della tubazione di un punto presa deve essere 1 metro in più della lunghezza del tubo flessibil
e
alloggiato all'interno
.
CURVE AD AMPIO RAGGIO
La predisposizione del punto presa Pratico Smart deve essere realizzata esclusivamente con curve ad ampio raggio
.
CURVA A 90°
CURVA A 45°
CURVA A 22,5°
3
6
,
5
c
m
(
1
4
,
7
"
)
2
4
,
5
c
m
(
9
,
6
"
)
1
6
,
5
c
m
(
6
,
5
"
)
Questa curva va utilizzata solo nel
tratto di discesa dall'alto alla presa con
distanza superiore a 3 m
.
ATTENZION
E
Massimo 3 curve da 90
°
90
°
90°
22,5°
45
°
22,5°
90°
Massimo 2 curve da 45
°
Massimo 2 curve da 22,5
°
Nella predisposizione in cu
i
alloggia il tubo
flessibile
utilizzare
:
NOTE DI INSTALLAZION
E
Si consiglia di seguire le seguenti note di installazione per realizzare un'ottimal
e
45
°
predisposizione del sistema Pratico Smar
t
1 - Tagliare i tubi in PV
C
rispettando l'angolo di tagli
o
a 90
°
2 - Dopo il taglio dei tubi in
PVC assicurarsi di rimuover
e
eventuali residui con un
o
strumento di sbavatura
.
L'interno dei tubi deve esser
e
liscio, ben arrotondato e no
n
danneggiato
.
3 - Per favorire lo scorriment
o
del tubo
flessibile all'interno
della predisposizione del punto
presa, distanziare le curve tra
loro utilizzando un elemento di
tubazione lineare lungo almen
o
1 metro.
1
2
90°
45
°
4
4 - L’incollaggio dell
a
tubazione deve essere eseguit
o
posizionando la colla per PV
C
nell’estremità maschio (M) de
l
tubo
.
glu
e
M
min. 1 mt
.
5 - Quando si fissa la rete tubiera con
fascette o collari, assicurarsi di non schiacciare l
e
tubazioni in modo da non alterare lo scorrimento
del tubo all'interno del sistema.
5
3
min. 1 mt.
