Accessori per l'installazione
BDP: Tappo da 200 mm.
BRY: Flangia
con raccordo idraulico "spigot"
.
GMYC: Flangia in lamiera che consente di installare gli accessori griglie di man
-
data GM in corrispondenza della sezione di mandata. L'accessorio è costituito
dalla
flangia in lamiera con guarnizione e dalle 4 viti per il suo fissaggio all'unità.
AFY: kit composto da un filtro di classe Coarse 25% secondo ISO16890 (G2 se-
condo EN779) e dalle quattro sta
ffe di
fissaggio da inserire nella griglia GM17
.
Da utilizzare in associazione a ventilconvettori forniti senza
filtro a bordo unità
"X"
.
GMYU: Flangia in lamiera che consente l'installazione dell'accessorio GM17 sia
in corrispondenza della sezione di aspirazione sia della sezione di mandata. L'ac-
cessorio è costituito dalla
flangia in lamiera con guarnizione e dalle 4 viti per i
l
suo fissaggio all'unità
.
DSC: Kit per lo scarico della condensa
.
DAYKIT: Deflettore aria per versioni U. Da installare nel plenum di mandata, dal
lato opposto rispetto all'uscita dell'aria, per agevolarne il de
flusso verso la bocc
a
di mandata.
AMPY: Staffe aggiuntive per l'installazione a soffitto. Solo per versione "U".

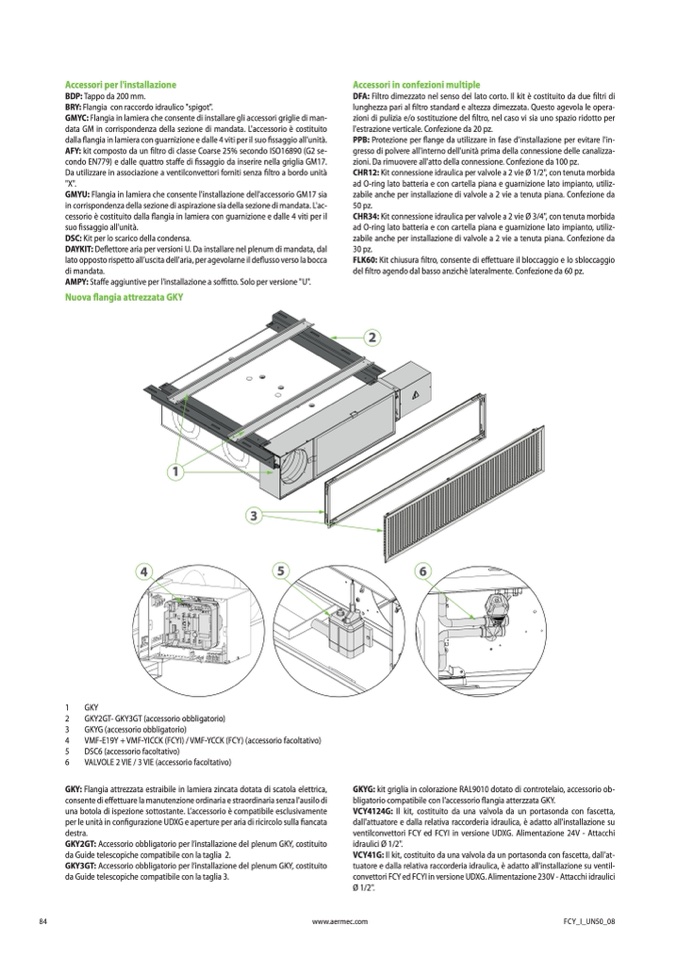

Nuova
flangia attrezzata GK
Y
Accessori in confezioni multiple
DFA: Filtro dimezzato nel senso del lato corto. Il kit è costituito da due filtri di
lunghezza pari al filtro standard e altezza dimezzata. Questo agevola le opera
-
zioni di pulizia e/o sostituzione del filtro, nel caso vi sia uno spazio ridotto per
l'estrazione verticale. Confezione da 20 pz.
PPB: Protezione per flange da utilizzare in fase d'installazione per evitare l'in-
gresso di polvere all'interno dell'unità prima della connessione delle canalizza-
zioni. Da rimuovere all'atto della connessione. Confezione da 100 pz.
CHR12: Kit connessione idraulica per valvole a 2 vie Ø 1/2", con tenuta morbida
ad O-ring lato batteria e con cartella piana e guarnizione lato impianto, utiliz-
zabile anche per installazione di valvole a 2 vie a tenuta piana. Confezione da
50 pz.
CHR34: Kit connessione idraulica per valvole a 2 vie Ø 3/4", con tenuta morbida
ad O-ring lato batteria e con cartella piana e guarnizione lato impianto, utiliz
-
zabile anche per installazione di valvole a 2 vie a tenuta piana. Confezione da
30 pz.
FLK60: Kit chiusura
filtro, consente di effettuare il bloccaggio e lo sbloccaggio
del filtro agendo dal basso anzichè lateralmente. Confezione da 60 pz.
2
1
3
4
5
6
1
GKY
2
GKY2GT- GKY3GT (accessorio obbligatorio)
3
GKYG (accessorio obbligatorio
)
4
VMF-E19Y + VMF-YICCK (FCYI) / VMF-YCCK (FCY) (accessorio facoltativo)
5
DSC6 (accessorio facoltativo)
6
VALVOLE 2 VIE / 3 VIE (accessorio facoltativo
)
GKY: Flangia attrezzata estraibile in lamiera zincata dotata di scatola elettrica
,
consente di e
ffettuare la manutenzione ordinaria e straordinaria senza l'ausilo di
una botola di ispezione sottostante. L’accessorio è compatibile esclusivamente
per le unità in con
figurazione UDXG e aperture per aria di ricircolo sulla
fiancata
destra.
GKY2GT: Accessorio obbligatorio per l’installazione del plenum GKY, costituito
da Guide telescopiche compatibile con la taglia 2
.
GKY3GT: Accessorio obbligatorio per l’installazione del plenum GKY, costituito
da Guide telescopiche compatibile con la taglia 3.
GKYG: kit griglia in colorazione RAL9010 dotato di controtelaio, accessorio ob
-
bligatorio compatibile con l’accessorio flangia atterzzata GKY.
VCY4124G: Il kit, costituito da una valvola da un portasonda con fascetta,
dall'attuatore e dalla relativa raccorderia idraulica, è adatto all'installazione su
ventilconvettori FCY ed FCYI in versione UDXG. Alimentazione 24V - Attacchi
idraulici Ø 1/2".
VCY41G: Il kit, costituito da una valvola da un portasonda con fascetta, dall'at-
tuatore e dalla relativa raccorderia idraulica, è adatto all'installazione su ventil
-
convettori FCY ed FCYI in versione UDXG. Alimentazione 230V - Attacchi idraulici
Ø 1/2".
