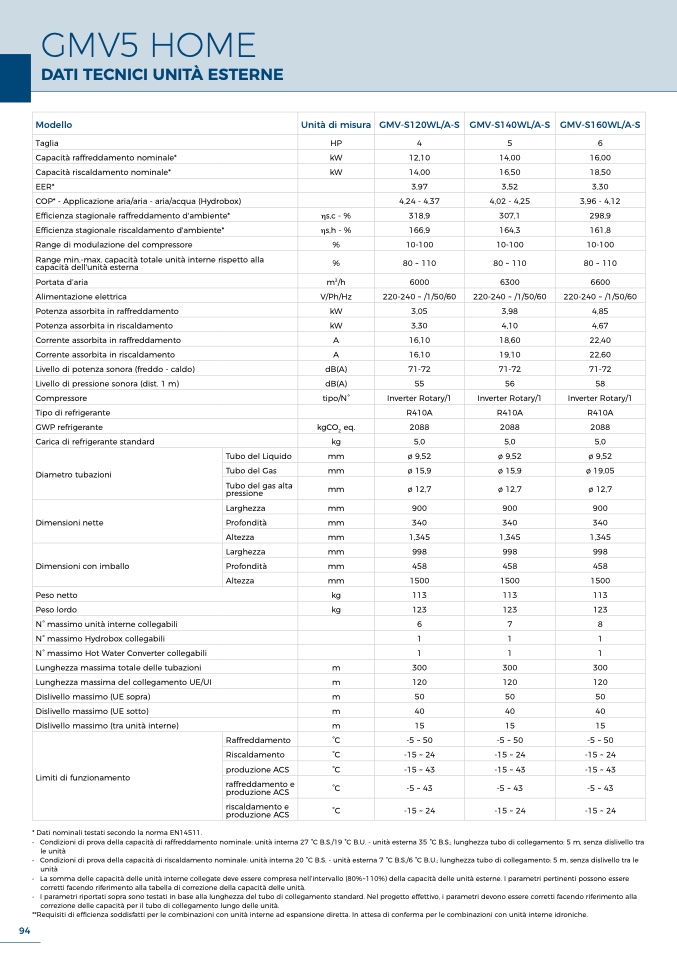

GMV5 HOME
DATI TECNICI UNITÀ ESTERNE
Modello
Unità di misura
GMV-S120WL/A-S
GMV-S140WL/A-S
GMV-S160WL/A-S
Taglia
HP
4
5
6
Capacità raffreddamento nominale*
kW
12,10
14,00
16,0
0
Capacità riscaldamento nominale*
kW
14,00
16,50
18,5
0
EER*
3,97
3,52
3,3
0
COP* - Applicazione aria/aria - aria/acqua (Hydrobox)
4,24 - 4,37
4,02 - 4,25
3,96 - 4,1
2
Efficienza stagionale raffreddamento d'ambiente*
ηs,c - %
318,9
307,1
298,
9
Efficienza stagionale riscaldamento d'ambiente*
ηs,h - %
166,9
164,3
161,
8
Range di modulazione del compressore
%
10-100
10-100
10-100
Range min.-max. capacità totale unità interne rispetto all
a
capacità dell'unità esterna
%
80 ~ 110
80 ~ 110
80 ~ 110
Portata d’aria
m3/h
6000
6300
6600
Alimentazione elettrica
V/Ph/Hz
220-240 ~ /1/50/60
220-240 ~ /1/50/60
220-240 ~ /1/50/60
Potenza assorbita in raffreddamento
kW
3,05
3,98
4,85
Potenza assorbita in riscaldamento
kW
3,30
4,10
4,67
Corrente assorbita in raffreddamento
A
16,10
18,60
22,4
0
Corrente assorbita in riscaldamento
A
16,10
19,10
22,6
0
Livello di potenza sonora (freddo - caldo)
dB(A)
71-72
71-72
71-72
Livello di pressione sonora (dist. 1 m)
dB(A)
55
56
58
Compressore
tipo/N°
Inverter Rotary/1
Inverter Rotary/1
Inverter Rotary/
1
Tipo di refrigerante
R410A
R410A
R410A
GWP refrigerante
kgCO2 eq.
2088
2088
208
8
Carica di refrigerante standard
kg
5,0
5,0
5,
0
Tubo del Liquido
mm
ø 9,52
ø 9,52
ø 9,5
2
Tubo del Gas
mm
ø 15,9
ø 15,9
ø 19,05
Diametro tubazion
i
Tubo del gas alt
a
pressione
mm
ø 12,7
ø 12,7
ø 12,
7
Larghezza
mm
900
900
900
Dimensioni nett
e
Profondità
mm
340
340
340
Altezza
mm
1,345
1,345
1,34
5
Larghezza
mm
998
998
998
Dimensioni con imballo
Profondità
mm
458
458
458
Altezza
mm
1500
1500
150
0
Peso netto
kg
113
113
113
Peso lordo
kg
123
123
123
N° massimo unità interne collegabili
6
7
8
N° massimo Hydrobox collegabili
1
1
1
N° massimo Hot Water Converter collegabili
1
1
1
Lunghezza massima totale delle tubazioni
m
300
300
300
Lunghezza massima del collegamento UE/UI
m
120
120
120
Dislivello massimo (UE sopra)
m
50
50
50
Dislivello massimo (UE sotto)
m
40
40
40
Dislivello massimo (tra unità interne)
m
15
15
15
Raffreddamento
°C
-5 ~ 50
-5 ~ 50
-5 ~ 5
0
Riscaldamento
°C
-15 ~ 24
-15 ~ 24
-15 ~ 24
produzione ACS
°C
-15 ~ 43
-15 ~ 43
-15 ~ 4
3
Limiti di funzionamento
raffreddamento e
produzione ACS
°C
-5 ~ 43
-5 ~ 43
-5 ~ 4
3
riscaldamento
e
produzione ACS
°C
-15 ~ 24
-15 ~ 24
-15 ~ 24
* Dati nominali testati secondo la norma EN14511.
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento: 5 m, senza dislivello tr
a
le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento: 5 m, senza dislivello tra le
unit
à
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (80%~110%) della capacità delle unità esterne. I parametri pertinenti possono esser
e
corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti facendo riferimento alla
correzione delle capacità per il tubo di collegamento lungo delle unità
.
**Requisiti di efficienza soddisfatti per le combinazioni con unità interne ad espansione diretta. In attesa di conferma per le combinazioni con unità interne idroniche.
