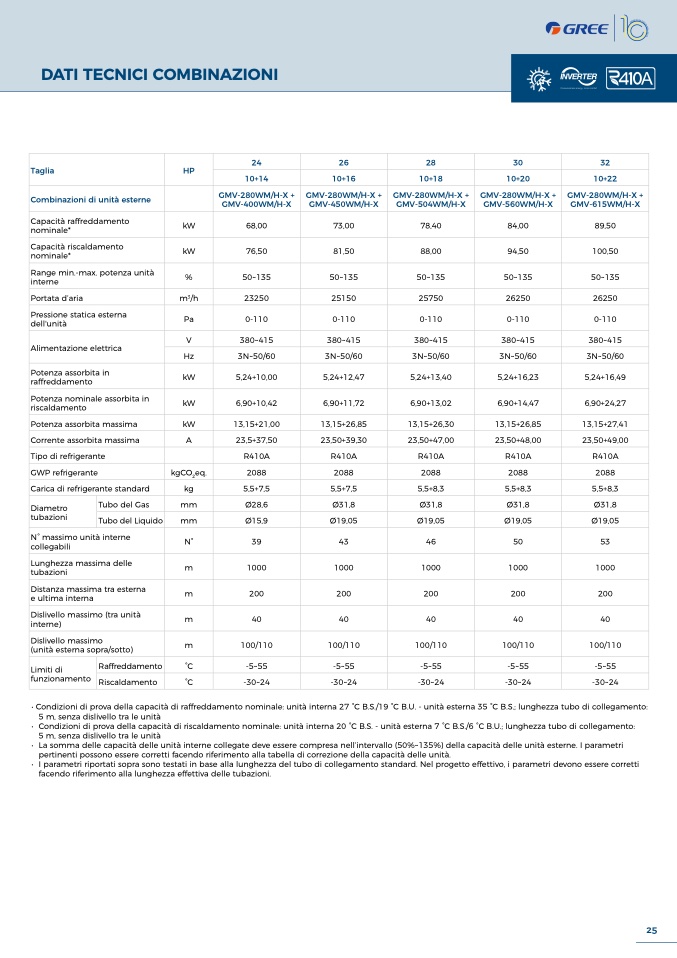

DATI TECNICI COMBINAZIONI
24
26
28
30
3
2
Taglia
HP
10+14
10+16
10+18
10+20
10+2
2
Combinazioni di unità esterne
GMV-280WM/H-X
+
GMV-400WM/H-
X
GMV-280WM/H-X +
GMV-450WM/H-X
GMV-280WM/H-X +
GMV-504WM/H-X
GMV-280WM/H-X +
GMV-560WM/H-X
GMV-280WM/H-X
+
GMV-615WM/H-
X
Capacità raffreddamento
nominale*
kW
68,00
73,00
78,40
84,00
89,5
0
Capacità riscaldament
o
nominale*
kW
76,50
81,50
88,00
94,50
100,5
0
Range min.-max. potenza unità
interne
%
50~135
50~135
50~135
50~135
50~135
Portata d’aria
m3/h
23250
25150
25750
26250
26250
Pressione statica estern
a
dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
V
380~415
380~415
380~415
380~415
380~41
5
Alimentazione elettric
a
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/60
3N~50/60
Potenza assorbita in
raffreddamento
kW
5,24+10,00
5,24+12,47
5,24+13,40
5,24+16,23
5,24+16,49
Potenza nominale assorbita in
riscaldamento
kW
6,90+10,42
6,90+11,72
6,90+13,02
6,90+14,47
6,90+24,27
Potenza assorbita massima
kW
13,15+21,00
13,15+26,85
13,15+26,30
13,15+26,85
13,15+27,41
Corrente assorbita massima
A
23,5+37,50
23,50+39,30
23,50+47,00
23,50+48,00
23,50+49,0
0
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
2088
2088
Carica di refrigerante standard
kg
5,5+7,5
5,5+7,5
5,5+8,3
5,5+8,3
5,5+8,
3
Diametro
tubazion
i
Tubo del Gas
Tubo del Liquido
mm
Ø28,6
Ø31,8
Ø31,8
Ø31,8
Ø31,8
mm
Ø15,9
Ø19,05
Ø19,05
Ø19,05
Ø19,0
5
N° massimo unità intern
e
collegabili
N°
39
43
46
50
5
3
Lunghezza massima delle
tubazioni
m
1000
1000
1000
1000
100
0
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (tra unit
à
interne)
m
40
40
40
40
40
Dislivello massim
o
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/110
Raffreddamento
Limiti di
funzionament
o
Riscaldamento
°C
-5~55
-5~55
-5~55
-5~55
-5~5
5
°C
-30~24
-30~24
-30~24
-30~24
-30~2
4
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unit
à
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametr
i
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti
facendo riferimento alla lunghezza effettiva delle tubazioni.
