REC CFR PHE D

X

UNITÀ DI RECUPERO CALORE CON SCAMBIATORE ENTALPICO E BATTERIA AD ESPANSIONE DIRETT

A

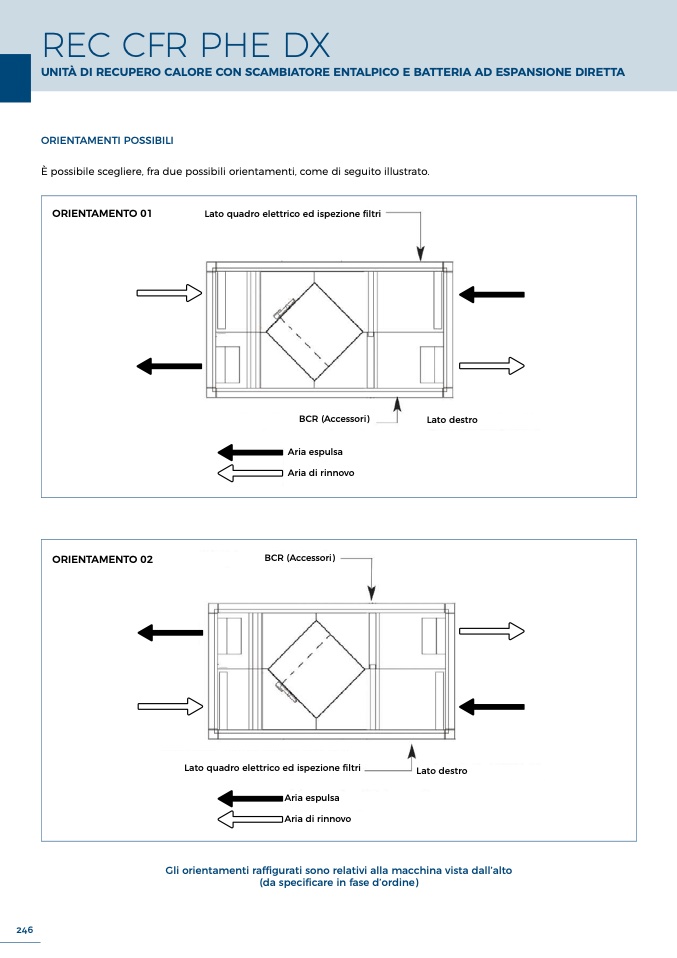

ORIENTAMENTI POSSIBILI

È possibile scegliere, fra due possibili orientamenti, come di seguito illustrato

.

ORIENTAMENTO 01

Lato quadro elettrico ed ispezione

filtri

BCR (Accessori)

Lato destr

o

Aria espulsa

Aria di rinnov

o

ORIENTAMENTO 02

BCR (Accessori

)

Lato quadro elettrico ed ispezione

filtr

i

Lato destr

o

Aria espuls

a

Aria di rinnovo

Gli orientamenti ra

ffigurati sono relativi alla macchina vista dall’alto

(da specificare in fase d’ordine

)

246
