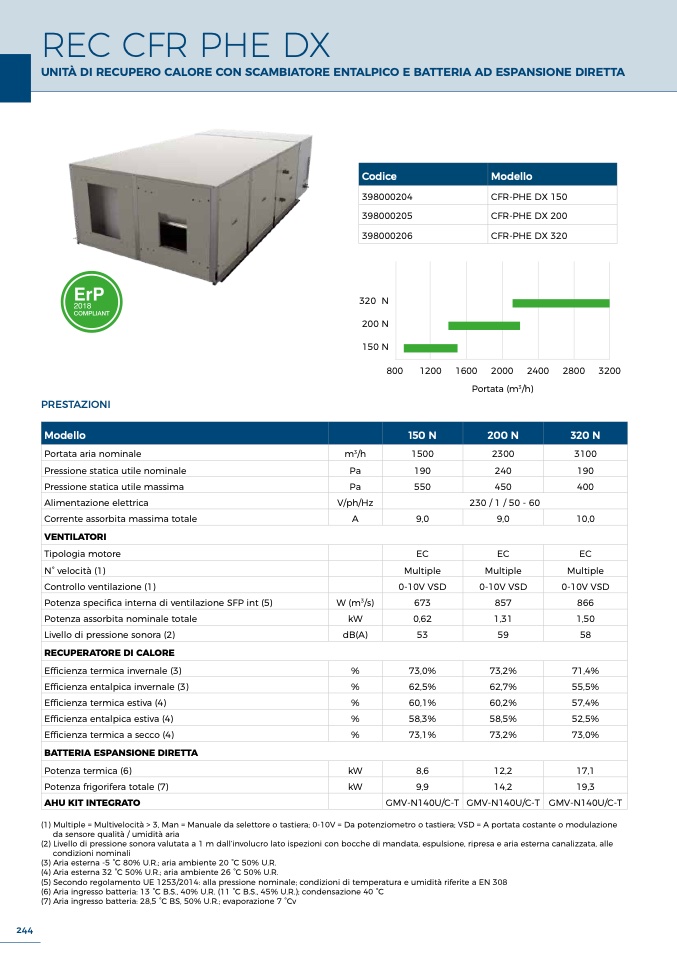

REC CFR PHE D

X

UNITÀ DI RECUPERO CALORE CON SCAMBIATORE ENTALPICO E BATTERIA AD ESPANSIONE DIRETT

A

Codice

Modello

398000204

CFR-PHE DX 15

0

398000205

CFR-PHE DX 20

0

398000206

CFR-PHE DX 32

0

320 N

200

N

150

N

800 1200 1600 2000 2400 2800

320

0

Portata (m3/h)

PRESTAZIONI

Modello

150 N

200 N

320

N

Portata aria nominale

m3/h

1500

2300

310

0

Pressione statica utile nominale

Pa

190

240

19

0

Pressione statica utile massima

Pa

550

450

40

0

Alimentazione elettrica

V/ph/Hz

230 / 1 / 50 - 60

Corrente assorbita massima totale

A

9,0

9,0

10,

0

VENTILATORI

Tipologia motore

EC

EC

EC

N° velocità (1)

Multiple

Multiple

Multiple

Controllo ventilazione (1)

0-10V VSD

0-10V VSD

0-10V VSD

Potenza specifica interna di ventilazione SFP int (5)

W (m3/s)

673

857

866

Potenza assorbita nominale totale

kW

0,62

1,31

1,50

Livello di pressione sonora (2)

dB(A)

53

59

5

8

RECUPERATORE DI CALOR

E

Efficienza termica invernale (3)

%

73,0%

73,2%

71,4%

Efficienza entalpica invernale (3)

%

62,5%

62,7%

55,5%

Efficienza termica estiva (4)

%

60,1%

60,2%

57,4%

Efficienza entalpica estiva (4)

%

58,3%

58,5%

52,5%

Efficienza termica a secco (4)

%

73,1%

73,2%

73,0%

BATTERIA ESPANSIONE DIRETTA

Potenza termica (6)

kW

8,6

12,2

17,

1

Potenza frigorifera totale (7)

kW

9,9

14,2

19,

3

AHU KIT INTEGRATO

GMV-N140U/C-T

GMV-N140U/C-T

GMV-N140U/C-T

(1) Multiple = Multivelocità > 3, Man = Manuale da selettore o tastiera; 0-10V = Da potenziometro o tastiera; VSD = A portata costante o modulazione

da sensore qualità / umidità aria

(2) Livello di pressione sonora valutata a 1 m dall’involucro lato ispezioni con bocche di mandata, espulsione, ripresa e aria esterna canalizzata, alle

condizioni nominali

(3) Aria esterna -5 °C 80% U.R.; aria ambiente 20 °C 50% U.R.

(4) Aria esterna 32 °C 50% U.R.; aria ambiente 26 °C 50% U.R.

(5) Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di temperatura e umidità riferite a EN 308

(6) Aria ingresso batteria: 13 °C B.S., 40% U.R. (11 °C B.S., 45% U.R.); condensazione 40 °C

(7) Aria ingresso batteria: 28,5 °C BS, 50% U.R.; evaporazione 7 °Cv
