SISTEMI DI CONTROLLO

SISTEMI DI SUPERVISIONE

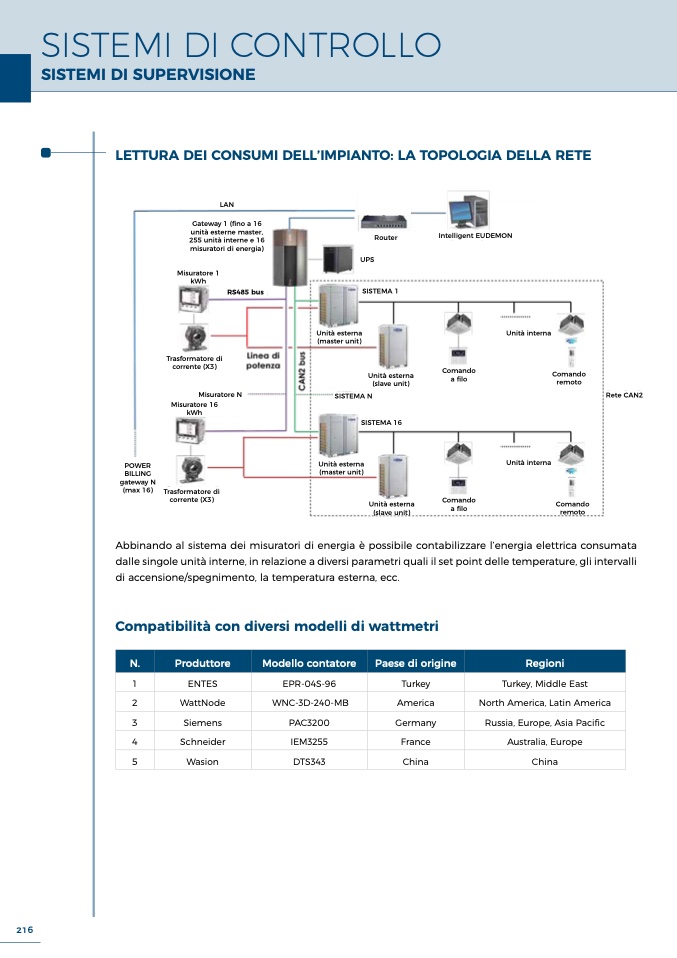

LETTURA DEI CONSUMI DELL’IMPIANTO: LA TOPOLOGIA DELLA RETE

LA

N

Gateway 1 (fino a 16

unità esterne master

,

255 unità interne e 16

misuratori di energia)

Router

Intelligent EUDEMO

N

UPS

Misuratore

1

kWh

RS485 bus

SISTEMA

1

Unità estern

a

(master unit)

Unità intern

a

Trasformatore d

i

corrente (X3)

Unità estern

a

(slave unit)

Comand

o

a fil

o

Comando

remoto

Misuratore N

SISTEMA

N

Rete CAN2

Misuratore 1

6

kWh

SISTEMA 1

6

Unità intern

a

Comand

o

a fil

o

Comando

remoto

POWE

R

BILLING

gateway N

(max 16) Trasformatore di

corrente (X3)

Unità estern

a

(master unit

)

Unità estern

a

(slave unit)

Abbinando al sistema dei misuratori di energia è possibile contabilizzare l’energia elettrica consumata

dalle singole unità interne, in relazione a diversi parametri quali il set point delle temperature, gli intervall

i

di accensione/spegnimento, la temperatura esterna, ecc

.

Compatibilità con diversi modelli di wattmetr

i

N.

Produttore

Modello contatore

Paese di origine

Regioni

1

ENTES

EPR-04S-96

Turkey

Turkey, Middle East

2

WattNode

WNC-3D-240-MB

America

North America, Latin Americ

a

3

Siemens

PAC3200

Germany

Russia, Europe, Asia Pacifi

c

4

Schneider

IEM3255

France

Australia, Europe

5

Wasion

DTS343

China

Chin

a

216
