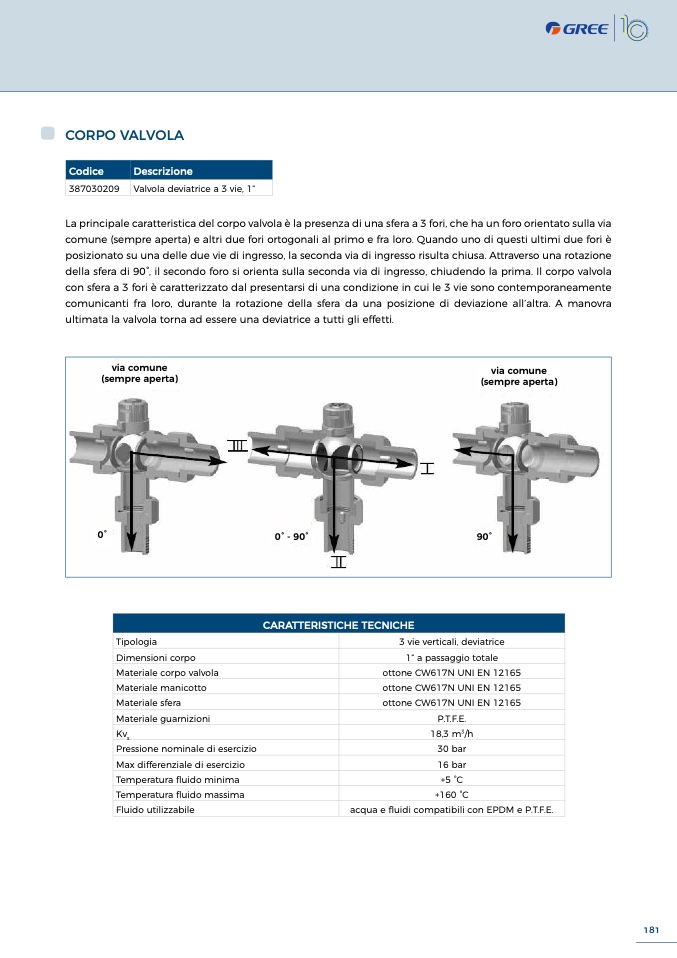

CORPO VALVOLA

Codice

Descrizione

387030209

Valvola deviatrice a 3 vie, 1

”

La principale caratteristica del corpo valvola è la presenza di una sfera a 3 fori, che ha un foro orientato sulla via

comune (sempre aperta) e altri due fori ortogonali al primo e fra loro. Quando uno di questi ultimi due fori è

posizionato su una delle due vie di ingresso, la seconda via di ingresso risulta chiusa. Attraverso una rotazion

e

della sfera di 90°, il secondo foro si orienta sulla seconda via di ingresso, chiudendo la prima. Il corpo valvol

a

con sfera a 3 fori è caratterizzato dal presentarsi di una condizione in cui le 3 vie sono contemporaneamente

comunicanti fra loro, durante la rotazione della sfera da una posizione di deviazione all’altra. A manovra

ultimata la valvola torna ad essere una deviatrice a tutti gli effetti.

via comune

(sempre aperta

)

via comun

e

(sempre aperta)

0°

0° - 90°

90°

CARATTERISTICHE TECNICH

E

Tipologia

3 vie verticali, deviatric

e

Dimensioni corpo

1” a passaggio totale

Materiale corpo valvola

ottone CW617N UNI EN 1216

5

Materiale manicotto

ottone CW617N UNI EN 1216

5

Materiale sfera

ottone CW617N UNI EN 1216

5

Materiale guarnizioni

P.T.F.E.

K

v s

18,3 m3/h

Pressione nominale di esercizio

30 ba

r

Max differenziale di esercizio

16 ba

r

Temperatura

fluido minima

+5 °C

Temperatura

fluido massima

+160 °C

Fluido utilizzabile

acqua e

fluidi compatibili con EPDM e P.T.F.E.

181
