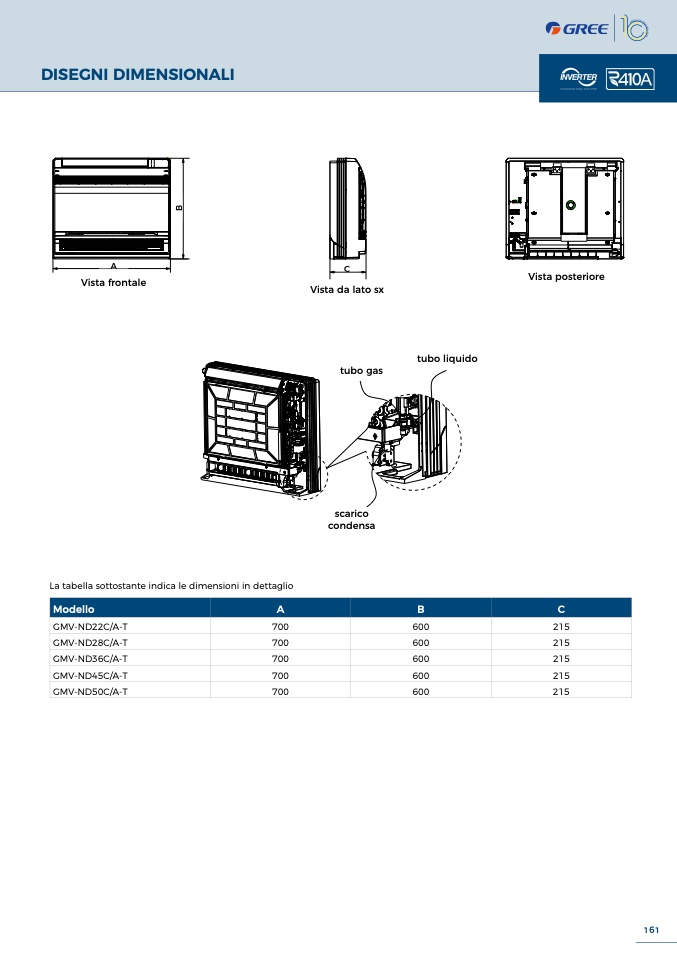

DISEGNI DIMENSIONALI

B

A

C

Vista posteriore

Vista frontal

e

Vista da lato s

x

tubo liquido

tubo ga

s

scarico

condensa

La tabella sottostante indica le dimensioni in dettagli

o

Modello

A

B

C

GMV-ND22C/A-T

700

600

215

GMV-ND28C/A-T

700

600

215

GMV-ND36C/A-T

700

600

21

5

GMV-ND45C/A-T

700

600

21

5

GMV-ND50C/A-T

700

600

215
