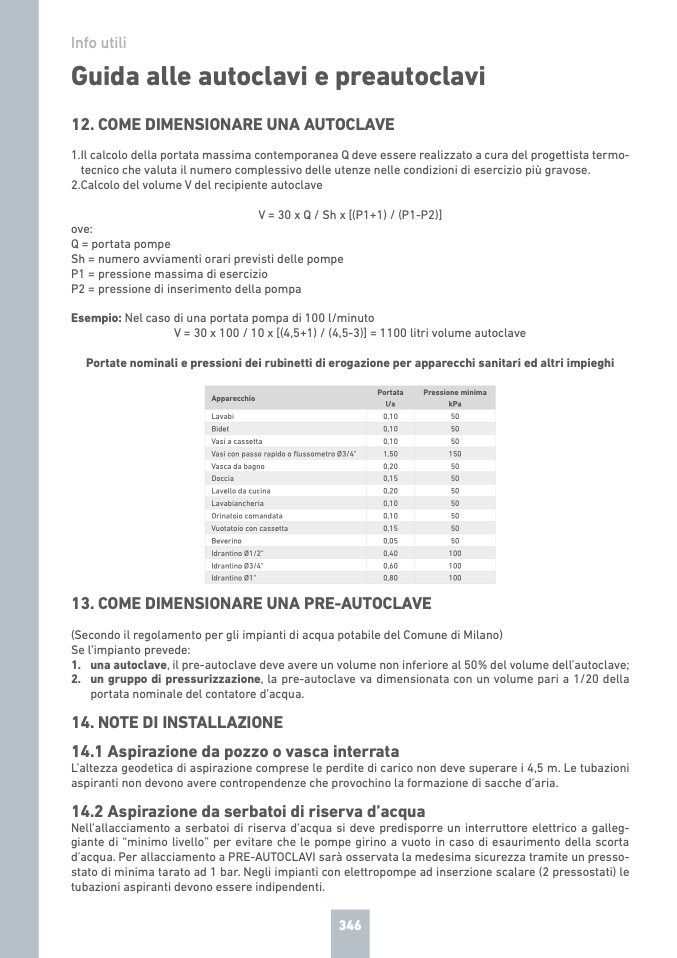

Guida alle autoclavi e preautoclavi

12. COME DIMENSIONARE UNA AUTOCLAVE

1.Il calcolo della portata massima contemporanea Q deve essere realizzato a cura del progettista termo-

tecnico che valuta il numero complessivo delle utenze nelle condizioni di esercizio pi

ù gravose.

2.Calcolo del volume V del recipiente autoclave

V = 30 x Q / Sh x [(P1+1) / (P1-P2)]

ove:

Q = portata pompe

Sh = numero avviamenti orari previsti delle pompe

P1 = pressione massima di esercizio

P2 = pressione di inserimento della pompa

Esempio: Nel caso di una portata pompa di 100 l/minuto

V = 30 x 100 / 10 x [(4,5+1) / (4,5-3)] = 1100 litri volume autoclave

Portate nominali e pressioni dei rubinetti di erogazione per apparecchi sanitari ed altri impieghi

Apparecchio

Portata

l/s

Pressione minima

kPa

Lavabi

0,10

50

Bidet

0,10

50

Vasi a cassetta

0,10

50

Vasi con passo rapido o flussometro Ø3/4"

1,50

150

Vasca da bagno

0,20

50

Doccia

0,15

50

Lavello da cucina

0,20

50

Lavabiancheria

0,10

50

Orinatoio comandata

0,10

50

Vuotatoio con cassetta

0,15

50

Beverino

0,05

50

Idrantino Ø1/2"

0,40

100

Idrantino Ø3/4"

0,60

100

Idrantino Ø1"

0,80

100

13. COME DIMENSIONARE UNA PRE-AUTOCLAVE

(Secondo il regolamento per gli impianti di acqua potabile del Comune di Milano)

Se l’impianto prevede:

1. una autoclave, il pre-autoclave deve avere un volume non inferiore al 50% del volume dell’autoclave;

2. un gruppo di pressurizzazione, la pre-autoclave va dimensionata con un volume pari a 1/20 della

portata nominale del contatore d’acqua.

14. NOTE DI INSTALLAZIONE

14.1 Aspirazione da pozzo o vasca interrata

L’altezza geodetica di aspirazione comprese le perdite di carico non deve superare i 4,5 m. Le tubazioni

aspiranti non devono avere contropendenze che provochino la formazione di sacche d’aria.

14.2 Aspirazione da serbatoi di riserva d’acqua

Nell’allacciamento a serbatoi di riserva d’acqua si deve predisporre un interruttore elettrico a galleg-

giante di “minimo livello” per evitare che le pompe girino a vuoto in caso di esaurimento della scorta

d’acqua. Per allacciamento a PRE-AUTOCLAVI sarà osservata la medesima sicurezza tramite un presso-

stato di minima tarato ad 1 bar. Negli impianti con elettropompe ad inserzione scalare (2 pressostati) le

tubazioni aspiranti devono essere indipendenti.
