Guida alle autoclavi e preautoclavi

9.2 Rete aria compressa

L’esecuzione prevede una elettrovalvola corredata di intercettazione, ritegno + regolatore di pressione

con filtro e manometro d’aria.

10. FUNZIONAMENTO

• Con compressore: viene avviato dall’elettrolivello e dal consenso del pressostato, si arresta per l’in-

tervento del pressostato al raggiungimento della pressione massima prefissata per l’impianto. Con il

livello basso dell’acqua l’elettrolivello non permette il funzionamento del compressore.

• Rete aria compressa: l’elettrovalvola viene aperta dall’elettrolivello e dal consenso del pressostato,

si chiude per l’intervento del pressostato al raggiungimento della pressione massima prefissata per

l’impianto.

10.1 Controllo di livello acqua a galleggiante

Il controllo di livello acqua serve per il controllo e la regolazione del livello d’acqua nel recipiente a

pressione e del relativo cuscino d’aria. È dotato di galleggiante in resina atossica e custodia con grado di

protezione IP55. È posizionato sul fasciame dell’autoclave e comanda il compressore d’aria e/o la elet-

trovalvola di immissione aria.

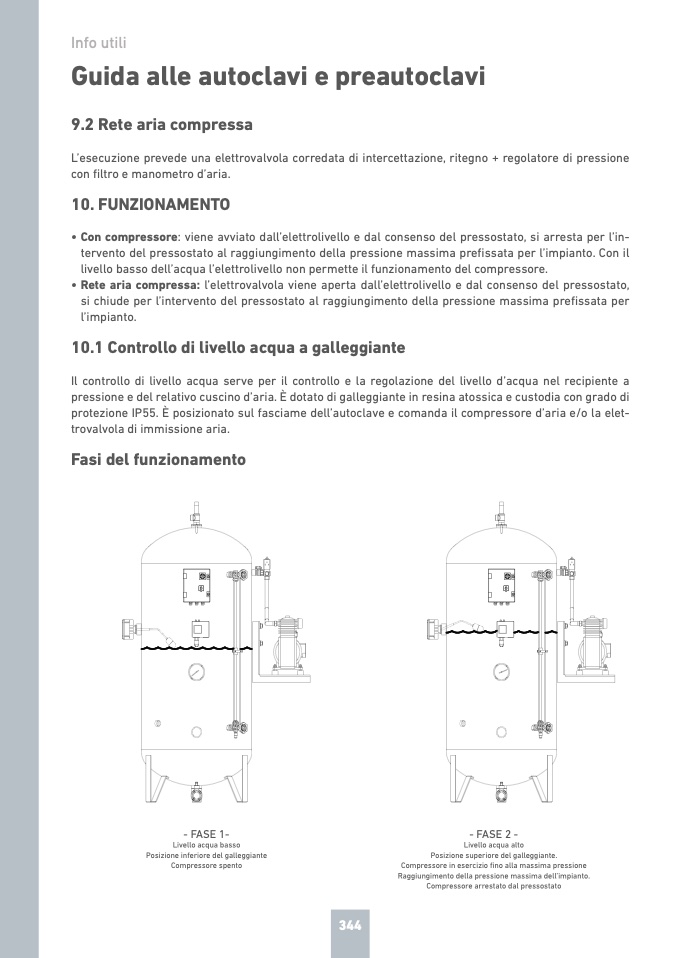

Fasi del funzionamento

- FASE 1-

Livello acqua basso

Posizione inferiore del galleggiante

Compressore spento

- FASE 2 -

Livello acqua alto

Posizione superiore del galleggiante.

Compressore in esercizio fino alla massima pressione

Raggiungimento della pressione massima dell’impianto.

Compressore arrestato dal pressostato
